Monster_Rigging ; Chapter 02. Skeleton





Research & Hierarchy



뼈를 심어야 하는 부분들이 어디인지 '순서를 고려하지 않고 생각나는대로' 작성해보는 과정이 필요하다.





은근 정리되고 좋다.



[ Research ]

Head
  Teeth
Neck
Clavicle
  shoulder
  elbow
  wrist
  finger
Stomach
Chest
  tail02
  tail03
Pelvis
  tail01
  leg
  knee
  ankle
  heel
  forefoot
  toe







이제 얘네들을 조금 더 체계적으로 순서에 맞게 구조를 짜보았다.



[ Hierarchy ]

Main joint
  spine01
    spine02
      tail02_L
        tail02_tip_L
      tail02_R_
        tail02_tip_R
      spine03
      	tail03_L
          tail03_tip_L
        tail03_R
          tail03_tip_R
        spine04
          spine05
            clavicle_L
              arm_L
                elbow_L
                  wrist_L
                    thumb_L
                    index_L
                    middle_L
                    pinkie_L
            clavicle_R
              arm_R
                elbow_R
                  wrist_R
                    thumb_R
                    index_R
                    middle_R
                    pinkie_R
            neck01
              neck02
                neck03
                  neck04
                    head
                      chin
  pelvis
    leg_L
      knee_L
      	ankle_L
          heel_L
            forefoot_L
              toe_L
    leg_R
      knee_R
        ankle_R
          heel_R
            forefoot_R
              toe_R
    tail01_L
      tail01_tip_L
    tail01_R
      tail01_tip_R



ㅎㅎ

복잡하지만

그래도 난 좀 정리가 되는 것 같아서 편했다..









[ Spine Joint to Head Joint ]

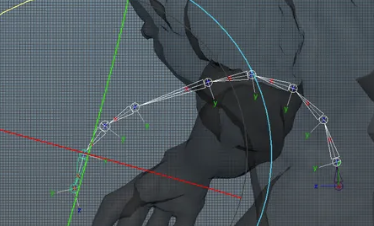

spine joint to neck joint



과거 나 자신이 해뒀던 결과물을 그대로 가져와봤는데

나름 나쁘지 않게 배치해둔 것 같아서 다행이다.



방법은 다음과 같다.



side view 와 front view 를 동시에 보면서

joint 를 쭉쭉 배치한다.



이 때 모델링에 따라 다르겠지만..

일반적으로 사람형태라면 허리는 joint 4개~5개, 목은 3개~4개가 적당하다고 들었던 것 같다.



joint 를 배치한 뒤에는 orient joint 를 이용하여 joint 의 축을 맞춰준다.

여기서 제일 하단 Joint 와 상단 joint 는 world 축으로 배치했다.





spine joint 를 잘 배치했는지, 축이 잘 정렬되었는지 확인하는 방법이 있다.

하나로 이어진 뼈들을 모두 선택하고 최상단과 최하단 뼈만 선택제외한 뒤에 앞쪽으로 구부린다.



난 성공.



예쁘게 인사 잘 하면 성공.

꽈배기마냥 뼈가 꼬이면 실패다.



이 다음으로 머리와 턱 뼈까지 배치한 뒤에 FT 까지 완료했다.













---
